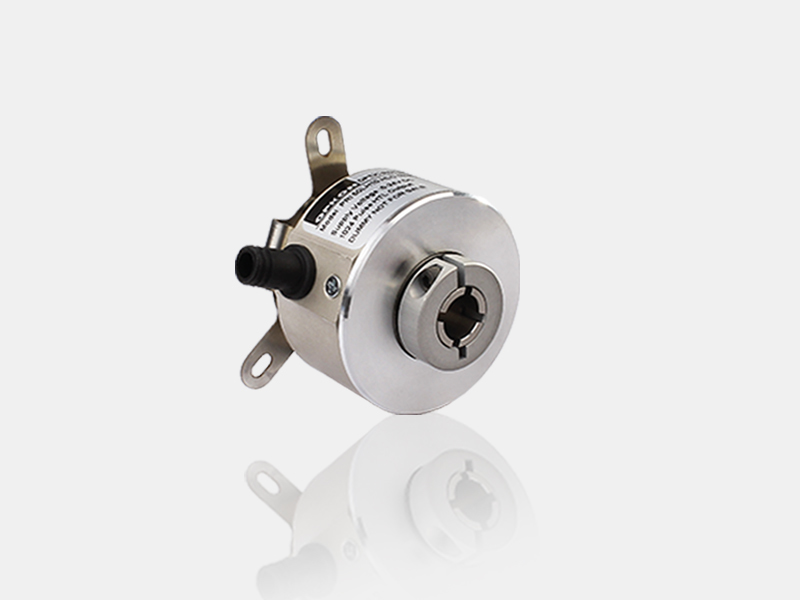

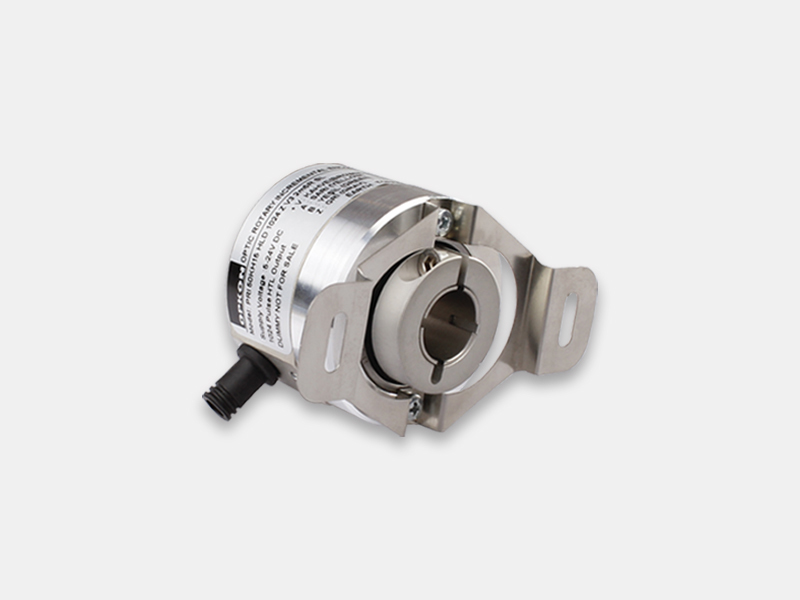

انکودر نوری افزایشی هالو‌شفت اپکن 3600 پالس PRI-50-SH8

انکودر نوری افزایشی هالو‌شفت PRI 50‑SH8‑HLD 3600 Z V3 2M5R SL‑TS از برند معتبر OPKON ساخت ترکیه، با رزولوشن 3600 پالس بر دور، طراحی شده جهت انتقال سیگنال دقیق موقعیت زاویه‌ای و سرعت شفت در کاربردهای صنعتی. این دستگاه هالو‌شفت با قطر داخلی Ø ۸ میلی‌متر و قطر بدنه Ø ۵۰ mm اجازه نصب مستقیم روی شفت‌های توخالی را می‌دهد. خروجی HTL Line‑Driver و کابل رادیال ۲.۵ متری نصب سریع و عملکرد قابل ‌اطمینان را تضمین می‌کند.

مشخصات فنی PRI 50‑SH8‑HLD 3600 :

• مدل فنی کامل: PRI 50‑SH8‑HLD 3600 Z V3 2M5R SL‑TS

• نوع: انکودر افزایشی نوری نیمه‌هالو‌شفت (semi‑hollow shaft) با قطر داخلی Ø ۸ mm

• رزولوشن: 3600 PPR

• خروجی‌ها: کانال‌های A/B/Z با HTL Line‑Driver (۶ سیگنال شامل A, B, Z و معکوس آن‌ها)

• ولتاژ تغذیه: 5–24 V DC

• مصرف جریان: کمتر از ۴۰ mA در ۲۴ V DC (مطابق سایر مدل‌های سری PRI‑50)

• کابل و اتصالات: کابل رادیال ۲.۵ m با ۸ سیم + شیلد

• حداکثر سرعت چرخش: تا ۳۵۰۰ RPM

• قطر بدنه: Ø ۵۰ mm

• قطر داخلی هالو‌شفت: Ø ۸ mm

• جنس بدنه و شفت: بدنه آلومینیوم، شفت استیل ضدزنگ

• درجه حفاظت: IP54 (برخی منابع IP65 گزارش کرده‌اند؛ ولی استاندارد همگانی IP54 است)

• دمای کاری: –۲۰ تا +۸۰ °C؛ ذخیره‌سازی: –۳۰ تا +۹۰ °C

• تحمل شفت: فشار شعاعی ≈100 N، فشار محوری ≈60 N

• وزن تقریباً: ~۲۵۰ g

ویژگی‌ها و قابلیت‌ها PRI 50‑SH8‑HLD 3600 :

• هالو‌شفت Ø ۸ mm داخلی: امکان نصب نصب مستقیم روی شفت توخالی موتور یا محرک صنعتی

• رزولوشن بالا (3600 PPR): مناسب برای کنترل دقیق زاویه و سرعت در کاربردهای دقیق صنعتی

• خروجی HTL Line‑Driver: انتقال سیگنال پایدار و مقاوم در مسیرهای طولانی با نویز بالا

• ولتاژ تغذیه گسترده (5–24 V DC): سازگاری بالا با انواع تجهیزات صنعتی

• سرعت عملکرد تا ۳۵۰۰ RPM: قابلیت پاسخگویی در سیستم‌های با تغییرات سرعت بالا

• ساختار صنعتی مقاوم: بدنه آلومینیومی با درجه حفاظت IP54 برای محیط‌های صنعتی

• کابل رادیال ۲.۵ m با شیلد: نصب آسان و کاهش اثر نویز الکترومغناطیسی

کاربردهای صنعتی :

• نصب مستقیم روی شفت‌های موتور سروو، ربات‌های صنعتی و محرک‌های هالو‌شفت

• بازخورد موقعیت و سرعت دقیق در دستگاه‌های CNC، بسته‌بندی و نوار نقاله

• مناسب سیستم‌های اتوماسیون صنعتی با نیاز به سیگنال HTL پایدار

• کاربرد در محیط‌های صنعتی پرنویز با نیاز به انتقال سیگنال مطمئن
