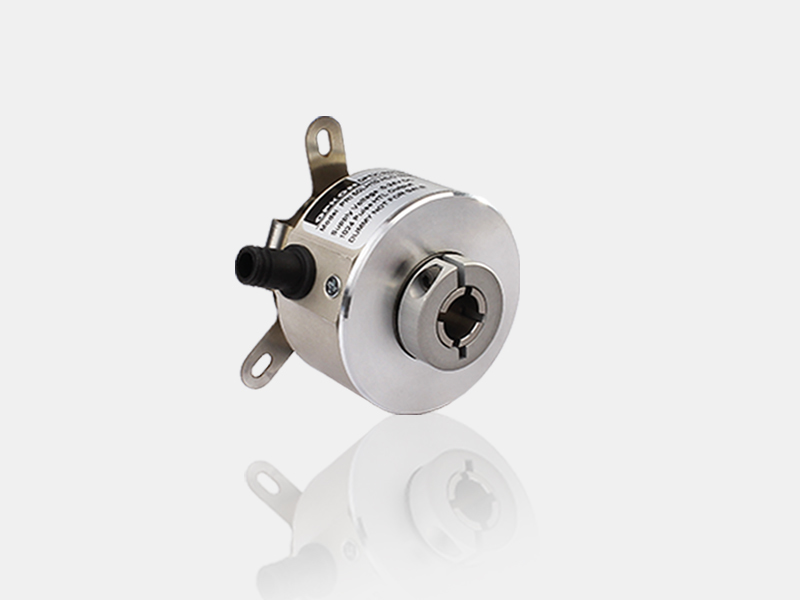

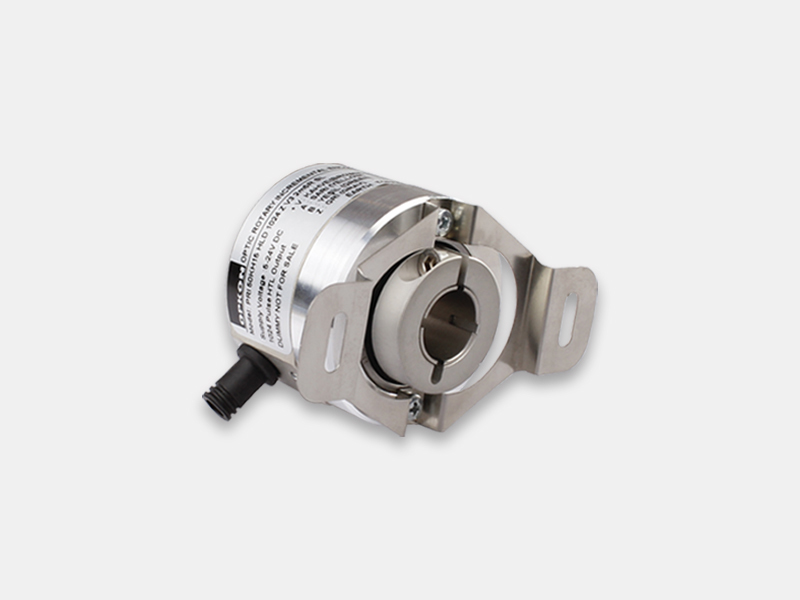

انکودر نوری افزایشی هالو‌شفت اپکن 5000 پالس PRI-50-SH8

انکودر نوری افزایشی هالو‌شفت PRI 50SH8 HLD 5000 Z V3 2M5R SL‑TS از برند معتبر OPKON ساخت ترکیه، با رزولوشن ۵۰۰۰ پالس بر دور (PPR) طراحی شده است تا سیگنال دقیق موقعیت زاویه‌ای و سرعت را مستقیماً روی شفت‌های توخالی صنعتی فراهم کند. این مدل با قطر داخلی Ø ۸ mm قابلیت نصب مستقیم و بدون فضای اضافی را دارد. بدنه Ø ۵۰ mm، خروجی HTL Line‑Driver و کابل رادیال استاندارد ۲٫۵ متر نصب ساده و عملکرد مطمئن را تضمین می‌کنند .

مشخصات فنی PRI 50SH8 HLD 5000 Z :

• مدل فنی کامل: PRI 50SH8 HLD 5000 Z V3 2M5R SL‑TS

• نوع: انکودر نوری افزایشی نیمه هالو‌شفت (semi‑hollow shaft)

• رزولوشن: ۵۰۰۰ PPR

• خروجی‌ها: کانال‌های A/B/Z به همراه سیگنال‌های معکوس با HTL Line‑Driver (۶ سیم)

• ولتاژ تغذیه: ۵–۲۴ V DC (یا نسخه‌های TTL/Linedriver متنوع)

• مصرف جریان: کمتر از ۴۰ mA در ۲۴ V DC

• کابل و اتصالات: کابل رادیال ۲٫۵ m با ۸ سیم و شیلد برای خروجی Line‑Driver/HLD

• حداکثر سرعت چرخش: تا ۳۵۰۰ RPM (رزولوشن بالا محدود به حدود ۷۰۰ RPM برای پایایی بهتر)

• قطر بدنه: Ø ۵۰ mm

• قطر داخلی هالو‌شفت: Ø ۸ mm

• جنس بدنه و شفت: بدنه آلومینیوم رنگ‌شده، شفت استیل ضدزنگ

• درجه حفاظت: IP54 (مقاوم در برابر گرد و غبار و پاشش آب سبک)

• دمای کاری: –۲۰ تا +۸۰ °C؛ ذخیره‌سازی: –۳۰ تا +۹۰ °C

• تحمل شفت: فشار شعاعی ۱۰۰ N، فشار محوری ۶۰ N

• وزن تقریباً: ~۰.۴۵ kg (~۴۵۰ g)؛ مشابه نسخه‌های دیگر سری PRI‑50

ویژگی‌ها و قابلیت‌ها PRI 50SH8 HLD 5000 Z :

• هالو‌شفت داخلی Ø ۸ mm: نصب مستقیم روی محور توخالی بدون نیاز به تجهیزات واسط

• رزولوشن بسیار بالا (۵۰۰۰ PPR): مناسب برای کاربردهایی با حساسیت بسیار بالا در کنترل موقعیت و سرعت

• خروجی HTL Line‑Driver: سیگنال قوی، پایدار و قابل اعتماد حتی در فواصل طولانی و نویز بالا

• ولتاژ تغذیه استاندارد صنعتی (۵–۲۴ V DC): پشتیبانی از انعطاف بالای تغذیه

• عملکرد تا سرعت ۳۵۰۰ RPM: مناسب برای ماشین‌آلات صنعتی سریع، با محدودیت سرعت در رزولوشن بالا (حدود ۷۰۰ RPM)

• ساختار صنعتی مقاوم: بدنه آلومینیومی با IP54 برای محیط‌های صنعتی ناهموار

• کابل رادیال ۲.۵ m با شیلد: کاهش نویز و نصب آسان در فضای کاری محدود

کاربردهای صنعتی :

• نصب مستقیم روی شفت‌های موتورهای سروو، ربات یا محرک بدون فضای‌ اضافی

• سیستم‌های بسیار دقیق کنترل موقعیت و سرعت در خطوط تولید، CNC و اتوماسیون

• بازخورد لحظه‌ای در سیستم‌های حرکتی با نیاز به شمارش دقیق دورها یا زاویه چرخش

• کاربرد در محیط‌های صنعتی پر نویز با نیاز به سیگنال HTL پایدار و دقیق
