PRID‑50‑AR8‑HLD‑2000‑Z‑V3‑SL انکودر نوری افزایشی اپکن 2000 پالس PRID-50-AR8

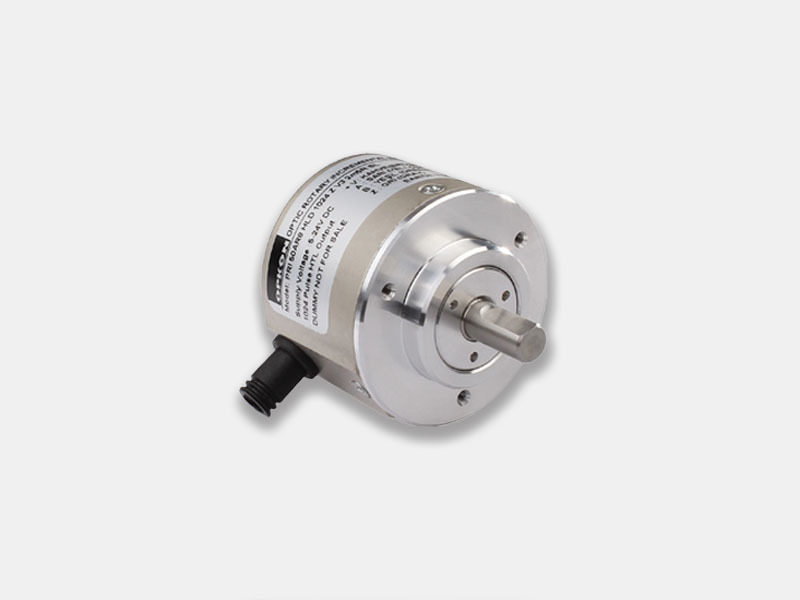

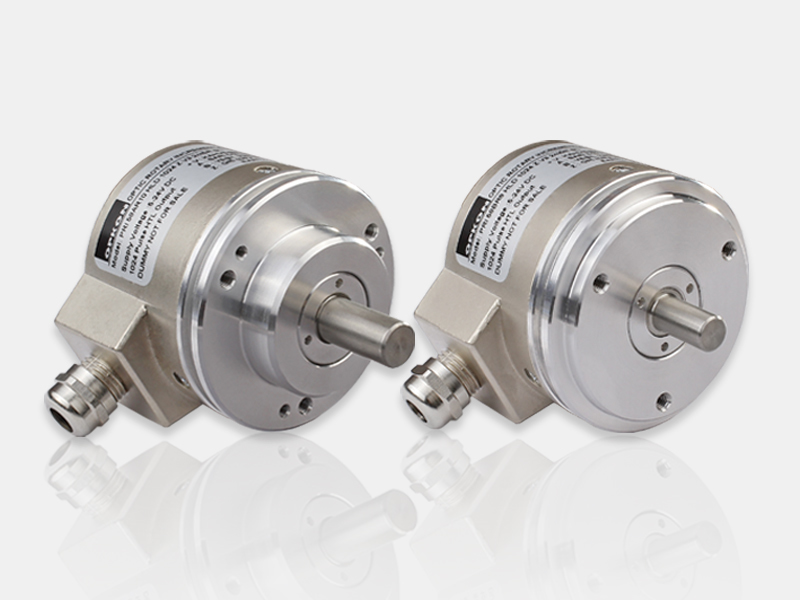

انکودر نوری افزایشی PRID‑50‑AR8‑HLD‑2000‑Z‑V3‑SL از برند معتبر OPKON، ساخت ترکیه، با رزولوشن ۲۰۰۰ پالس بر دور (PPR)، برای اندازه‌گیری دقیق موقعیت زاویه‌ای و سرعت شفت در کاربردهای صنعتی طراحی شده است. بدنه این انکودر آلومینیومی با قطر ۵۰ میلی‌متر است و شفت آن دارای قطر ۸ میلی‌متر می‌باشد. محصول دارای حداکثر سرعت عملکرد تا ۳۵۰۰ دور در دقیقه بوده و کابل استاندارد ۲.۵ متری برای اتصال آسان فراهم شده است .

مشخصات فنی PRID‑50‑AR8‑HLD‑2000‑Z‑V3‑SL :

• مدل فنی:  PRID‑50‑AR8‑HLD‑2000‑Z‑V3‑SL

• نوع: انکودر افزایشی نوری (Incremental Optical)

• رزولوشن: ۲۰۰۰ پالس بر دور (2000 PPR)

• خروجی‌ها: HTL Line Driver با ۶ سیگنال (A, B, Z و معکوس آن‌ها)

• ولتاژ تغذیه: ۵–۲۴ ولت DC

• کابل و اتصالات: کابل ۲.۵ متری همراه با ۸ سیم و شیلد برای خروجی HTL

• حداکثر سرعت چرخش: ۳۵۰۰ دور در دقیقه

• قطر بدنه: Ø ۵۰ میلی‌متر

• قطر شفت: Ø ۸ میلی‌متر

• جنس بدنه و شفت: بدنه آلومینیوم، شفت استیل ضدزنگ (مشترک با سری PRID‑50 طبق کاتالوگ‌ OPKON با بازه رزولوشن ۱۰۰–۵۰۰۰ PPR)

• درجه حفاظت: IP54 (مشابه سایر مدل‌های PRID‑50)

• دمای کاری: –۲۰ °C تا +۸۰ °C، دمای ذخیره‌سازی تا –۳۰ °C تا +۹۰ °C

• بار مجاز شفت: فشار شعاعی ۱۰۰ N و فشار محوری ۶۰ N (طبق مشخصات کلی خانواده PRID‑50)

• وزن تقریبی: حدود ۵۰۰ گرم (مشابه مدل‌های مشابه در خانواده PRID‑50)

ویژگی‌ها و قابلیت‌ها PRID‑50‑AR8‑HLD‑2000‑Z‑V3‑SL :

• رزولوشن بالا (۲۰۰۰ PPR): مناسب سنجش دقیق حرکت زاویه‌ای و سرعت، ایده‌آل برای کاربردهای صنعتی با نیاز به دقت بالا

• خروجی HTL Line Driver: پشتیبانی از انتقال سیگنال با کیفیت بالا و کنترل نویز موثر در محیط صنعتی

• محدوده تغذیه وسیع (۵–۲۴ V DC): افزایش انعطاف‌پذیری و سازگاری با انواع سیستم‌های کنترلی صنعتی

• عملکرد تا ۳۵۰۰ RPM: مناسب برای ماشین‌آلات سریع مانند CNC و سیستم‌های سرعت بالا

• ساختار مقاوم: بدنه‌ی فلزی و درجه حفاظت IP54 مقاومت در برابر ذرات و پاشش آب سبک را فراهم می‌کند همانند سایر مدل‌های سری PRID‑50

• نصب آسان و کابل ۲.۵ متری: اتصال ساده و پیکربندی سریع برای راه‌اندازی در پروژه‌های صنعتی

کاربردهای صنعتی :

• ماشین‌آلات CNC: کنترل دقیق محورهای چرخشی با رزولوشن بالا

• رباتیک و اتوماسیون: بازخورد سریع و دقیق موقعیت مفاصل و حرکت

• کنترل سرعت و زاویه موتورها: مناسب برای سیستم‌های سروو و درایو صنعتی

• خطوط تولید و بسته‌بندی: اندازه‌گیری دقیق موقعیت چرخشی در فرآیندهای صنعتی متنوع
