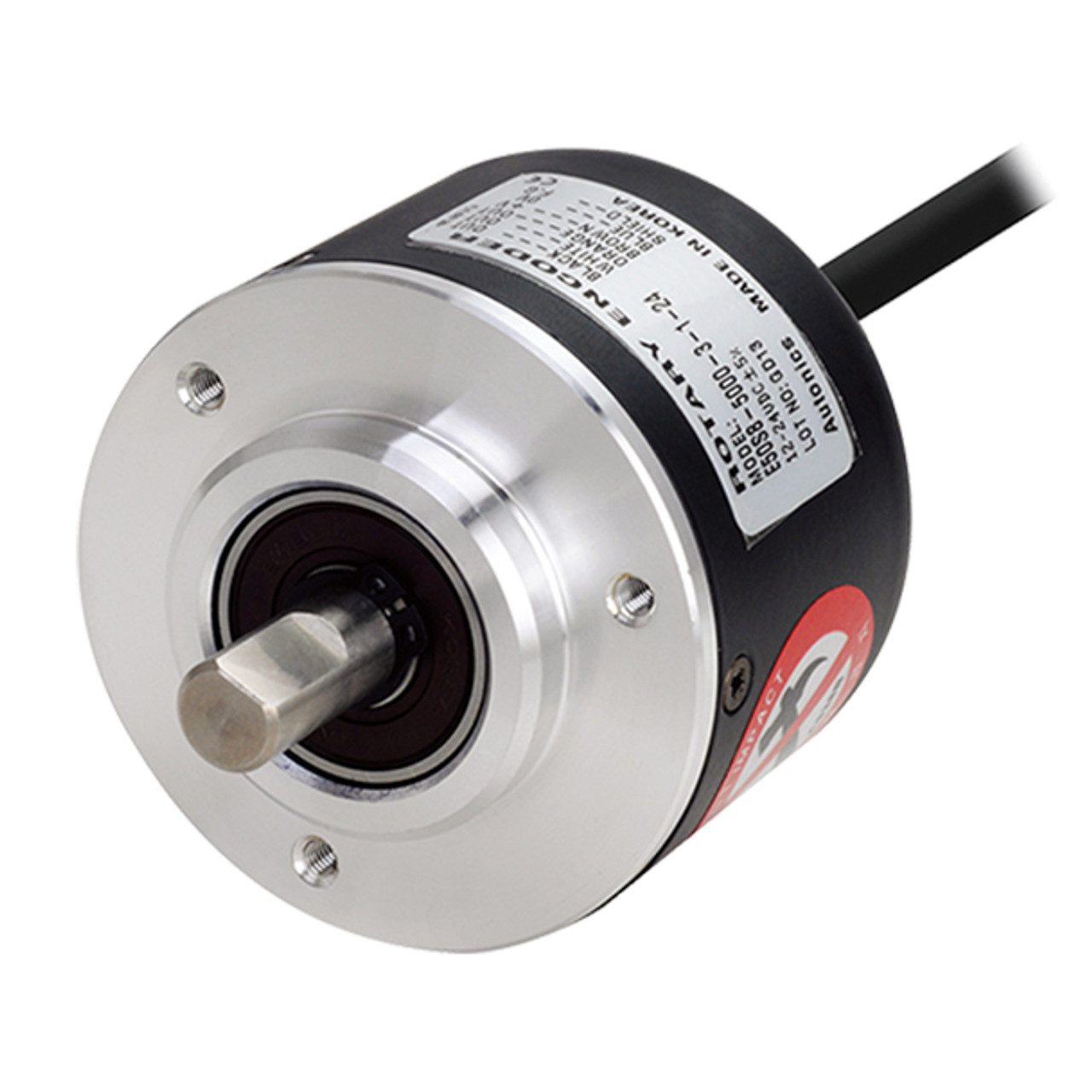

E50S8-50-3-T-1 انکودر آتونیکس

انکودر افزایشی مدل E50S8-50-3-T-1 از برند معتبر Autonics یکی از گزینه‌های مناسب برای اندازه‌گیری موقعیت و سرعت در سیستم‌های اتوماسیون صنعتی محسوب می‌شود. این انکودر با رزولوشن 50 پالس در هر دور (PPR)، خروجی دیجیتال Totem Pole، و شفت ۸ میلی‌متری، ترکیبی از دقت مناسب و پاسخ‌دهی سریع را در اختیار کاربران قرار می‌دهد. طراحی استاندارد با قطر بدنه 50 میلی‌متر و قابلیت نصب آسان، آن را به انتخابی محبوب برای کاربردهایی با فضای محدود تبدیل کرده است.

با ولتاژ تغذیه گسترده 5 تا 24 ولت DC، این انکودر قابلیت تطابق با انواع ورودی‌های دیجیتال PLCها و کنترلرهای صنعتی را دارد. خروجی A، B و Z امکان استفاده از این مدل در سیستم‌های شمارنده، کنترلی و موقعیت‌یاب را فراهم می‌کند. بدنه مقاوم با درجه حفاظتی IP50 تضمین می‌کند که این دستگاه در محیط‌های صنعتی نیمه‌سنگین عملکردی پایدار ارائه دهد.

مشخصات فنی کلیدی E50S8-50-3-T-1 :

• قطر شفت: 8 میلی‌متر

• قطر بدنه: 50 میلی‌متر

• رزولوشن: 50 پالس در هر دور (PPR)

• نوع خروجی: Totem Pole (Push-Pull)

• فازهای خروجی: A، B، Z

• حداکثر فرکانس پاسخ‌دهی: 300 کیلوهرتز

• حداکثر سرعت مجاز چرخش: 5000 دور در دقیقه

• گشتاور شروع: حداکثر 70 gf.cm (0.00686 N.m)

• ولتاژ تغذیه: 5 تا 24 ولت DC

• نوع اتصال: کابل محوری (Axial cable)

• درجه حفاظت: IP50 مطابق با استاندارد IEC

• دمای کاری: -10 تا +70 درجه سانتی‌گراد

• رطوبت محیطی: 35 تا 85٪ RH (بدون میعان)

• لوازم جانبی: کوپلینگ شفت Ø8mm، براکت نصب

• وزن: حدود 275 گرم (بدون بسته‌بندی)

ویژگی‌ها و قابلیت‌ها E50S8-50-3-T-1 :

• دقت مناسب با 50 پالس در هر دور: این رزولوشن برای کاربردهایی که به دقت متوسط در موقعیت‌یابی نیاز دارند ایده‌آل است.

• پاسخ‌دهی سریع: با حداکثر فرکانس 300 کیلوهرتز، این انکودر می‌تواند تغییرات سریع موقعیت و سرعت را با دقت بالا تشخیص دهد.

• خروجی Totem Pole: این نوع خروجی توانایی تغذیه مستقیم ورودی دیجیتال اکثر PLCها و کنترلرها را دارد و نیازی به مدار واسط ندارد.

• ساختار مقاوم و فشرده: قطر 50 میلی‌متری بدنه و شفت استاندارد 8 میلی‌متری، نصب آسان حتی در فضاهای محدود را ممکن می‌سازد.

• قابلیت سنکرون‌سازی با سیگنال Z: پالس مرجع Z برای بازنشانی شمارنده یا هم‌راستایی موقعیت در کاربردهای کنترلی کاربرد دارد.

• عملکرد پایدار در دما و رطوبت بالا: مناسب برای استفاده در محیط‌های صنعتی با تغییرات دمایی زیاد و رطوبت متوسط.

• نصب سریع با لوازم جانبی همراه: شامل کوپلینگ و براکت نصب که فرآیند نصب را ساده و بدون نیاز به قطعات اضافی می‌کند.

کاربردها :

• ماشین‌آلات صنعتی: کنترل حرکت و موقعیت‌یابی در دستگاه‌های CNC، ماشین‌آلات برش و فرم‌دهی، و خطوط تولید.

• سیستم‌های رباتیک: بازخورد موقعیت دقیق در موتورها و مفاصل ربات برای اجرای دقیق دستورات حرکتی.

• سیستم‌های انتقال مواد: کنترل سرعت و موقعیت در نوار نقاله‌ها و سیستم‌های انتقال خودکار.

• ماشین‌آلات بسته‌بندی و چاپ: نظارت دقیق بر موقعیت در فرآیند بسته‌بندی، لیبل‌زنی و چاپ صنعتی.

• سیستم‌های اندازه‌گیری دینامیکی: اندازه‌گیری پارامترهایی نظیر سرعت، شتاب و فاصله در سیستم‌های تست صنعتی.

• سیستم‌های شمارش چرخش: در پروژه‌های ساده‌تر برای شمارش تعداد چرخش شفت یا محور در یک بازه زمانی خاص.
