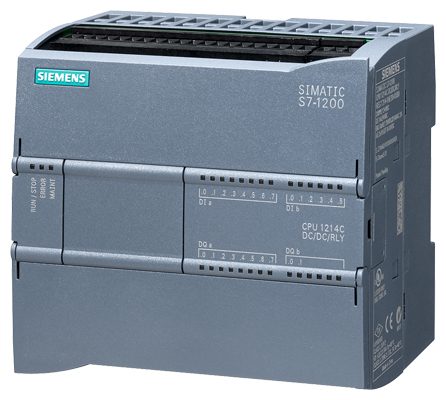

6ES7214-1HG40-0XB0 PLC زیمنس 1214C DC/DC/Relay HG

PLC زیمنس مدل S7-1200 1214C DC/DC/Relay HG با کد فنی 6ES7214-1HG40-0XB0 یکی از کنترلرهای پرکاربرد و ماژولار در خانواده‌ی SIMATIC S7-1200 زیمنس است که به منظور کنترل فرایندهای اتوماسیون صنعتی، ماشین‌آلات و سیستم‌های ساختمانی طراحی شده است. این مدل با ترکیب ورودی‌های دیجیتال سطح DC، خروجی‌های رله‌ای و تغذیه‌ی DC، گزینه‌ای منعطف و قابل اعتماد برای پروژه‌های مختلف به شمار می‌رود.

مدل HG نشان‌دهنده نسخه High Grade یا نسل جدید این پردازنده است که با بهبودهایی از جمله افزایش حافظه، قابلیت‌های ارتباطی گسترده‌تر، و پردازشگر سریع‌تر، در مقایسه با نسل قبلی ارتقاء یافته است. این PLC برای پروژه‌هایی طراحی شده که نیاز به عملکرد مستمر، انعطاف‌پذیری در توسعه و قابلیت اطمینان بالا دارند.

مشخصات فنی کلیدی 6ES7214-1HG40-0XB0 :

• کد فنی: 6ES7214-1HG40-0XB0

• مدل: CPU 1214C DC/DC/Relay HG

• سری محصول: SIMATIC S7-1200 (High Grade)

• تغذیه ورودی: 24V DC

• نوع ورودی‌ها: دیجیتال (24V DC)

• تعداد ورودی دیجیتال: 14 عدد

• تعداد خروجی دیجیتال: 10 عدد (رله‌ای)

• نوع خروجی‌ها: رله‌ای (حداکثر 2 آمپر، 250V AC یا 30V DC)

• حافظه برنامه‌نویسی: 150 کیلوبایت

• حافظه داده: 100 کیلوبایت

• زمان پردازش دستور باینری: حدود 0.08 میکروثانیه

• رابط‌های ارتباطی:

  • 1 × PROFINET (پورت Ethernet داخلی)

  • پشتیبانی از ارتباطات Modbus/TCP، S7 و OPC UA از طریق افزونه‌ها

• قابلیت توسعه: پشتیبانی از Signal Board و Signal Module

• پشتیبانی از کارت SD: برای ذخیره‌سازی داده و برنامه

• نرم‌افزار مهندسی: TIA Portal (STEP 7 Basic/Professional)

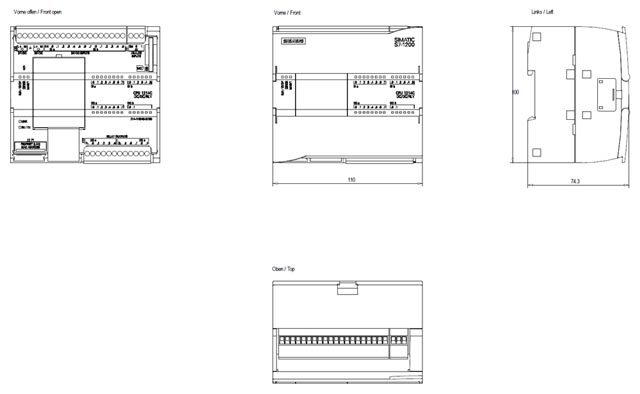

• ابعاد تقریبی: 110 × 100 × 75 میلی‌متر

• نصب: روی ریل DIN استاندارد

• درجه حفاظت: IP20

• وزن خالص: حدود 400 گرم

ویژگی‌ها و قابلیت‌ها 6ES7214-1HG40-0XB0 :

• نسل پیشرفته‌تر (HG): بهبود در حافظه، سرعت پردازش، و امکانات شبکه در مقایسه با نسخه‌های استاندارد.

• طراحی فشرده با عملکرد کامل: ترکیب ورودی‌ها و خروجی‌های دیجیتال با توانایی اتصال ماژول‌های اضافی.

• خروجی‌های رله‌ای مقاوم: قابلیت کنترل تجهیزات با بار الکترومکانیکی مانند کنتاکتورها و موتورهای کوچک.

• پردازش سریع دستورات: کاهش زمان اجرای برنامه‌ها و بهبود بازدهی سیستم کنترل.

• رابط PROFINET داخلی: اتصال آسان به HMI، کنترلرهای دیگر و شبکه‌های صنعتی.

• پشتیبانی از کارت حافظه SD: برای ذخیره‌سازی اطلاعات، پشتیبان‌گیری و انتقال برنامه‌ها.

• سازگاری با محیط TIA Portal: طراحی، پیاده‌سازی، مانیتورینگ و عیب‌یابی پروژه در یک پلتفرم یکپارچه.

• افزایش امنیت پروژه‌ها: امکان قفل‌گذاری نرم‌افزار و جلوگیری از تغییرات غیرمجاز.

• پشتیبانی از پروتکل‌های صنعتی مدرن: نظیر Modbus TCP/IP و ارتباط OPC UA از طریق ماژول‌های خارجی.

• قابلیت استفاده در دمای گسترده محیطی: مناسب برای محیط‌های صنعتی سخت.

کاربردها :

• کنترل ماشین‌آلات صنعتی سبک تا متوسط: نظیر سیستم‌های بسته‌بندی، انتقال مواد، دریلینگ، و پرکننده‌ها.

• سیستم‌های هوشمند ساختمانی: کنترل روشنایی، آسانسورها، درب‌های اتوماتیک، تهویه و اعلام حریق.

• کنترل و مانیتورینگ پمپ‌ها و موتورها: به ویژه در پروژه‌های تأسیسات آب و فاضلاب یا ایستگاه‌های پمپاژ.

• صنایع غذایی، دارویی و بسته‌بندی: کنترل فرآیندهای دقیق با نیاز به برنامه‌ریزی سفارشی.

• آزمایشگاه‌های تحقیقاتی و مراکز آموزشی: به دلیل قیمت مناسب و قابلیت برنامه‌نویسی استاندارد.

• پروژه‌های OEM با فضای محدود: که نیاز به کنترلر فشرده و ماژولار دارند.
